- вольфрамокобальтові тверді сплави (ВК);
- титановольфрамокобальтові тверді сплави (ТК);
- титанотанталовольфрамокобальтові тверді сплави (ТТК)
Основні властивості й область застосування твердих сплавів.
| Марка сплаву | Межа міцності на вигин, МПа не менше | Щільність г/см3 | HRA*, не менш | Область застосування |
| Вольфрамова група сплавів | ||||
| ВК3 | 1176 | 15,0-15,3 | 89,5 | Чистова і остаточна обробка (точіння, нарізування різьби, розмірна обробка отворів та ін) сірого чавуну, кольорових металів і сплавів і неметалічних матеріалів |
| ВК3-М | 1176 | 15,0-15,3 | 91,0 | Чистова обробка (точіння, розточування, нарізування різьблення, розгортання) твердих, легованих і вибілених чавунів, цементованих загартованих сталей |
| ВК4 | 1519 | 14,9-15,2 | 89,5 | Чорнова обробка при нерівномірному перерізі зрізу (точіння, фрезерування, розточування, розсвердлювання, зенкування) при обробці чавуну, кольорових металів і сплавів, титану та його сплавів. |
| ВК6 | 1519 | 14,6-15,0 | 88,5 | Чорнова і напівчистова обробка (точіння, нарізування різьби різцями, фрезерування, розсвердлювання і розточування, зенкування отворів) сірого чавуну, кольорових металів і їх сплавів. |
| ВК6-М | 1421 | 14,8-15,1 | 90,0 | Напівчистова обробка жароміцних сталей і сплавів, корозійно-стійких сталей аустенітного класу, твердих чавунів, загартованих чавунів, твердої бронзи, сплавів легких металів, обробка загартованих сталей, а також сирих вуглецевих легованих сталей при тонких перетинах зрізу на вельми малих швидкостях різання |
| ВК6-ОМ | 1274 | 14,7-15,0 | 90,5 | Чистова і напівчистова обробка твердих, легованих і вибілених чавунів, загартованих сталей, високоміцних і жароміцних сталей, сталей і сплавів на основі титану, вольфраму і молібдену (точіння, розточування, нарізування різьби, шабровка) |
| ВК8 | 1666 | 14,4-14,8 | 87,5 | Чорнова обробка при нерівномірному перерізі зрізу і переривчастому різанні чавуну, кольорових металів і їх сплавів, корозійно-стійких, високоміцних і жароміцних сталей і сплавів, титанових сплавів (точіння, стругання, фрезерування, свердління, зенкування) |
| ВК10-МУ | 1470 | 14,3-14,6 | 88,5 | Чорнова і напівчистова обробка твердих, легованих і вибілених чавунів, корозійно-стійких, високоміцних і жароміцних сталей і сплавів, особливо сплавів на основі титану, вольфраму і молібдену. Виготовлення монолітного інструменту. |
| ВК10-М | 1617 | 14,3-14,6 | 88,0 | Обробка сталі, чавуну, деяких марок важкооброблюваних матеріалів і неметалів цельнотвердосплавным мелкоразмерным інструментом (свердління, зенкування, розгортання, фрезерування і зубофрезерование) |
| ВК10-ХОМ, ВК15-ХОМ | 1500, 1650 | 14,3-14,6, 13,8 | 89,0 87,5 | Напівчистова та чистова обробка жароміцних сталей і сплавів, переважно точінням. |
| Титаново-вольфрамова група сплавів | ||||
| Т30К4 | 980 | 9,5-9,8 | 92,0 | Чистова обробка незагартованих і гартованих вуглецевих сталей (точіння, нарізування різьблення, розгортання) |
| Т15К6 | 1176 | 11,1-11,6 | 90,0 | Получистовое точіння (безперервне різання),чистове точіння (прерывное різання), нарізування різьби різцями і обертаються головками, получистовое і чистове фрезерування суцільних поверхонь, розточування, чистове зенкування, розгортання при обробці вуглецевих і легованих сталей |
| Т14К8 | 1274 | 11,2-11,6 | 89,5 | Те ж, що і для сплаву Т15К6, а так само чорнова обробка при нерівномірному перерізі і безперервному різанні |
| Т5К10 | 1421 | 12,4-13,1 | 88,5 | Чорнове точіння і фрезерування при нерівномірному перерізі і переривчастому різанні, фасонне точіння, відрізка різцями, чистове стругання та інші види обробки вуглецевих і легованих сталей, переважно у вигляді поковок, штамповок і виливок з корку і окалину |
| Т5К12 | 1666 | 13,1-13,5 | 87,0 | Важке чорнове точіння при нерівномірному перерізі сталевих поковок, штамповок і виливок з корку з раковинами при наявності піску, шлаку та ін; усі види стругання, свердління вуглецевих легованих сталей |
| Титано-тантало-вольфрамова група сплавів | ||||
| ТТК12 | 1666 | 13,0-13,3 | 87,0 | Те ж, що і для сплаву Т5К12, за винятком свердління сталі. Важке чорнове фрезерування вуглецевих і легованих сталей |
| ТТ8К6 | 1323 | 12,8-13,3 | 90,5 | Чистове і получистовое точіння, розточування, фрезерування і свердління сірого, ковкого і вибіленого чавунів. Безперервне точіння з невеликими перерізами зрізу сталевого лиття, високоміцних корозійностійких сталей, в тому числі і загартованих. Обробка сплавів кольорових металів та деяких марок титанових сплавів при різанні з малими і середніми перерізами зрізу |
| ТТ20К9 | 1470 | 12,0-12,5 | 91,0 | Фрезування сталі, особливо глибоких пазів, та інші види обробки, що зумовлюють підвищені вимоги до опору сплаватепловым і механічних циклічних навантажень |
| ТТ10К8-Б | 1617 | 13,5-13,8 | 89,0 | Чорнова і напівчистова обробка корозійно-стійких сталей аустенітного класу, маломагнитных стале, жароміцних сталей і сплавів, титанових сплавів |
В залежності від складу карбідної фази і зв'язки позначення твердих сплавів включає букви, що характеризують карбидообразующие елементи (В — вольфрам, Т — титан, друга літера Т — тантал) та зв'язку (літера К — кобальт). Масова частка карбідоутворюючу елементів в однокарбидных сплавах, що містять тільки карбід вольфраму, визначається різницею між 100 % і масовою часткою зв'язки (цифра після букви К), наприклад, сплав ВК4 містить 4 % кобальту і 96 % WC.
У двухкарбидных WC + + TiC сплавах цифровий після букви карбидообразующего елемента визначається масова частка карбідів цього елемента, наступна цифра — масова частка зв'язки, решта — масова частка карбіду вольфраму (наприклад, сплав Т5К10 містить 5 % TiC, 10 % З і 85 % WC).
У трехкарбидных сплавах цифра після букв ТТ означає масову частку карбідів титану і танталу. Цифра за буквою К — масова частка зв'язки, решта — масова частка карбіду вольфраму (наприклад, сплав ТТ8К6 містить 6 % кобальту, 8 % карбідів титану і танталу і 86 % карбіду вольфраму).
КЛАСИФІКАЦІЯ ТВЕРДИХ СПЛАВІВ

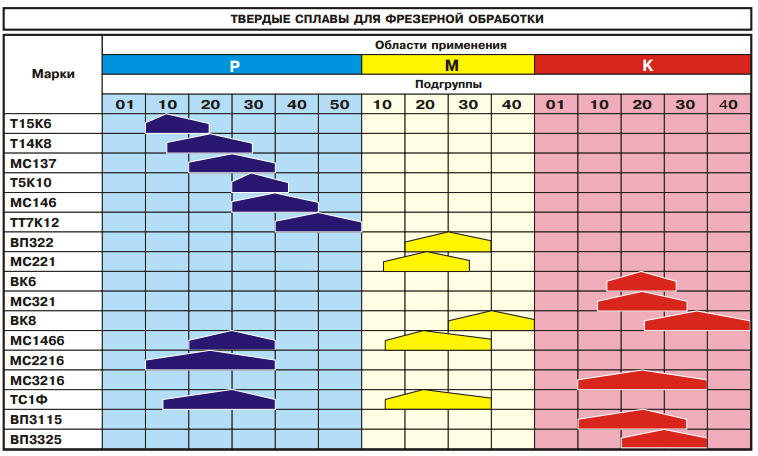

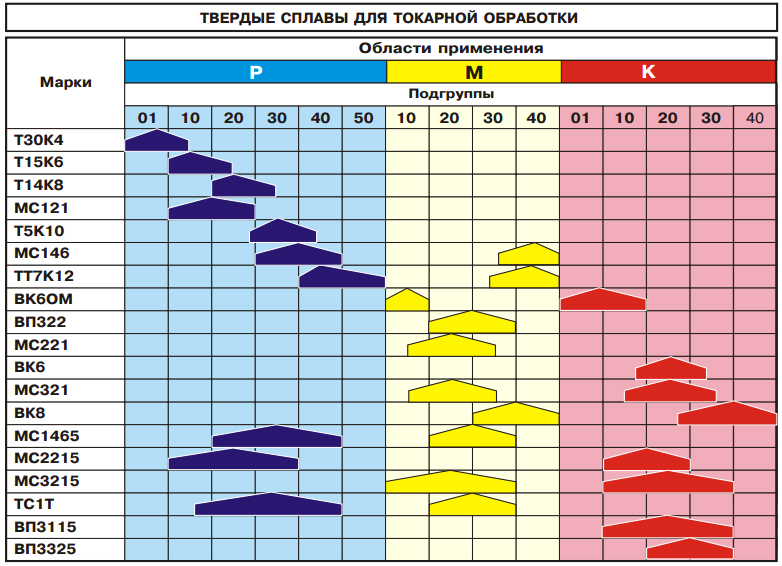

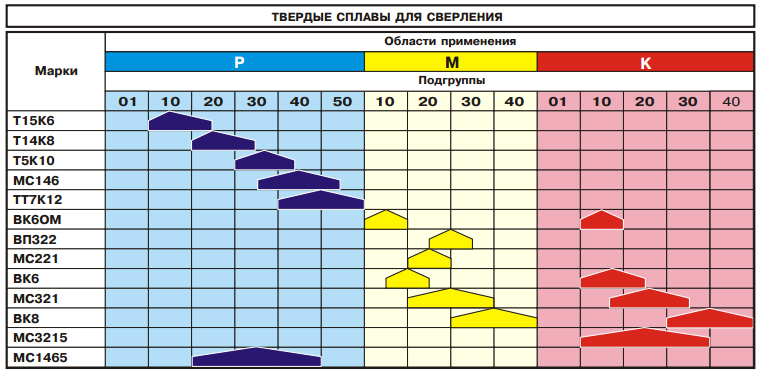

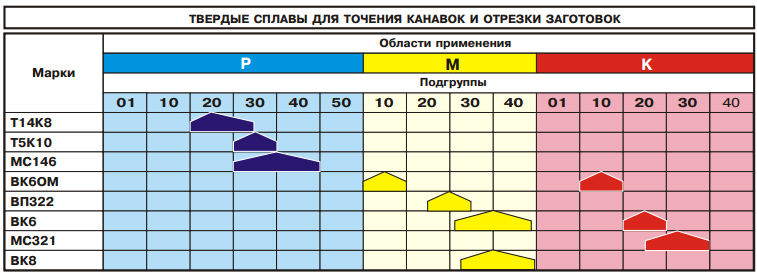

У металообробці стандартом ІСО виділено три групи вживаності твердосплавного ріжучого інструменту: група Р — для обробки матеріалів, що дають зливну стружку, група К — стружку надлому і група М — для обробки різних матеріалів (універсальні тверді сплави). Групи розбиті на підгрупи, кожна з яких позначається числовим індексом, що характеризує вид обробки, режим різання та властивості твердого сплаву.
.jpg)
Групи розбиті на підгрупи, кожна з яких позначається числовим індексом, що характеризує вид обробки, режим різання та властивості твердого сплаву
