Штативи, стійки

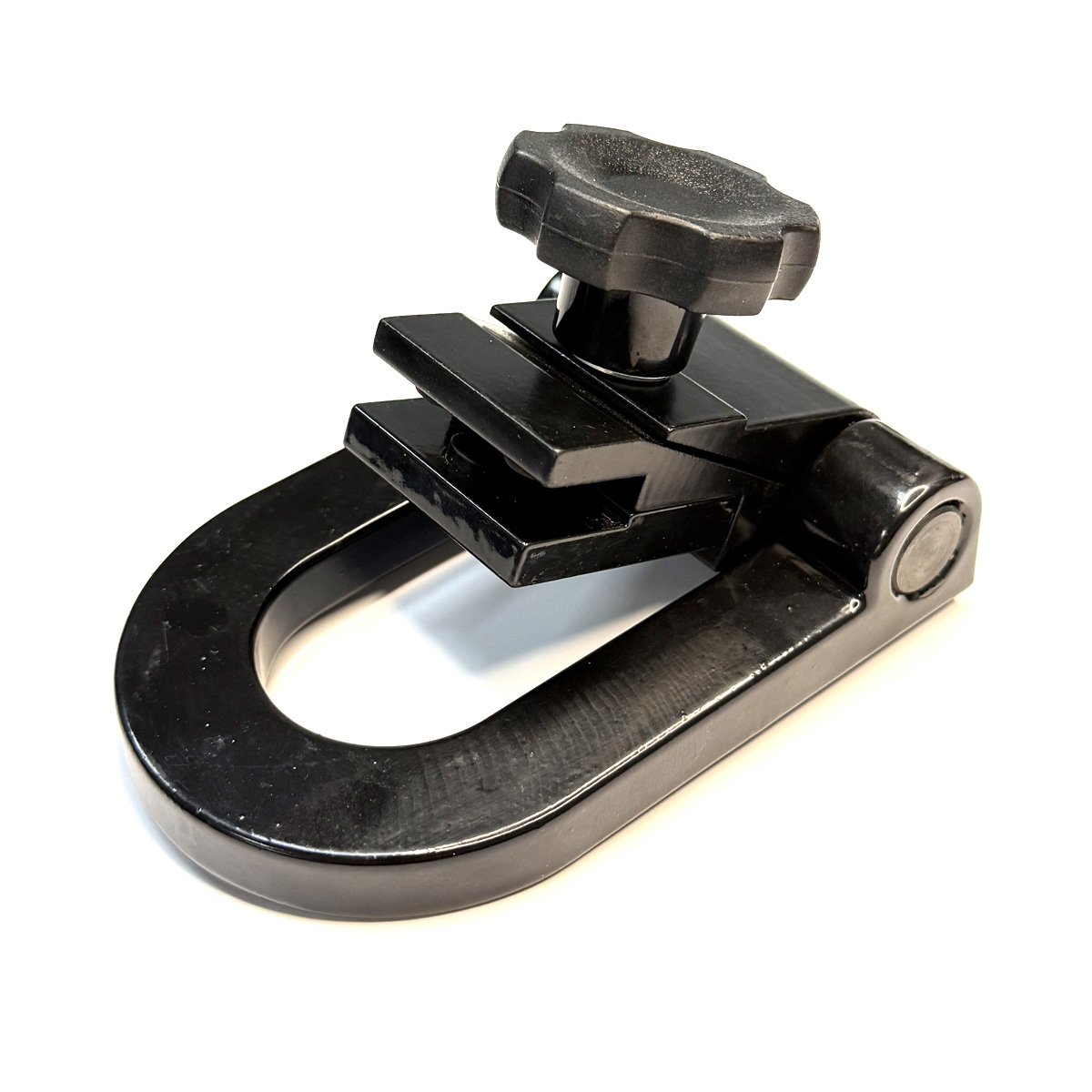

Стійка універсальна MS-III призначена для закріплення мікрометрів до 300мм.
Стійка дозволяє жорстко зафіксувати мікрометр у потрібному положенні. Завдяки фіксації мікрометра в стійці, виключаються випадки перекосу осі губок і виробу, що вимірювається, що підвищує точність і швидкість виконання вимірювальних операцій.

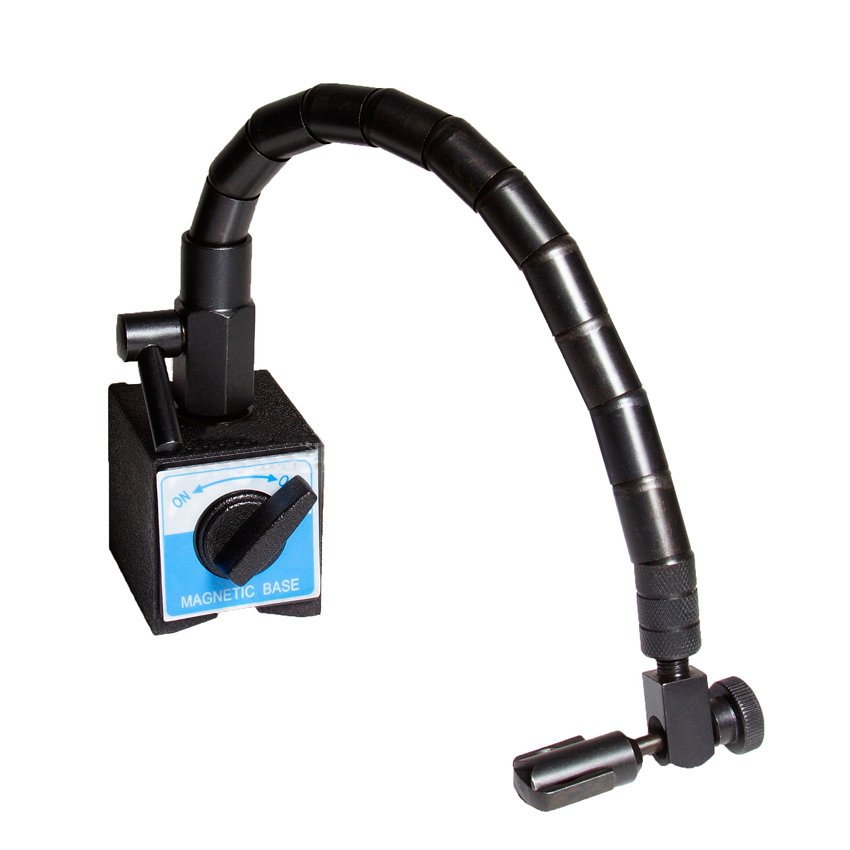

Стійка гнучка МС-29 призначена для установки на ній вимірювальних головок з ціною поділки 0,01 мм і більше. Закріплена головка може займати необхідне положення без переміщення стійки. Магнітна основа дозволяє встановлювати стійку на похилих і вертикальних площинах без додаткового кріплення.

Стійка гнучка МС-29 призначена для установки на ній вимірювальних головок з ціною поділки 0,01 мм і більше. Закріплена головка може займати необхідне положення без переміщення стійки. Магнітна основа дозволяє встановлювати стійку на похилих і вертикальних площинах без додаткового кріплення.

Стійка гнучка на магнітній основі МС-29S підходить для встановлення індикаторів і забезпечують надійну фіксацію на поверхні за допомогою затискного важеля і ідеально підходять для вимірювань у важкодоступних зонах.

Стійки вимірювальні тип С-І і С-ІІ (ГОСТ 10197-70) призначені для закріплення вимірювальних головок і розміщення на них вимірювальних пристосувань і пристроїв різного призначення при вимірювання лінійних розмірів і форм відхилень. Контрольоване виріб встановлюють на столі стійки, ІГ зміцнюють в кронштейні, переміщенному вздовж колонки підстави стійки
тип С-I - для вимірювальних головок з ціною поділки 0,00005 - 0,0005 мм
тип З-II - для вимірювальних головок з ціною поділки 0,001 - 0,005 мм

Тип	C-I	З-II
Виліт вимірювальної головки, мм	75	85
Діаметр колонки, мм	70	50
Межі вимірювань по висоті, мм	0-160	0-160

*Реальний вигляд товару може відрізнятись від фотографії.

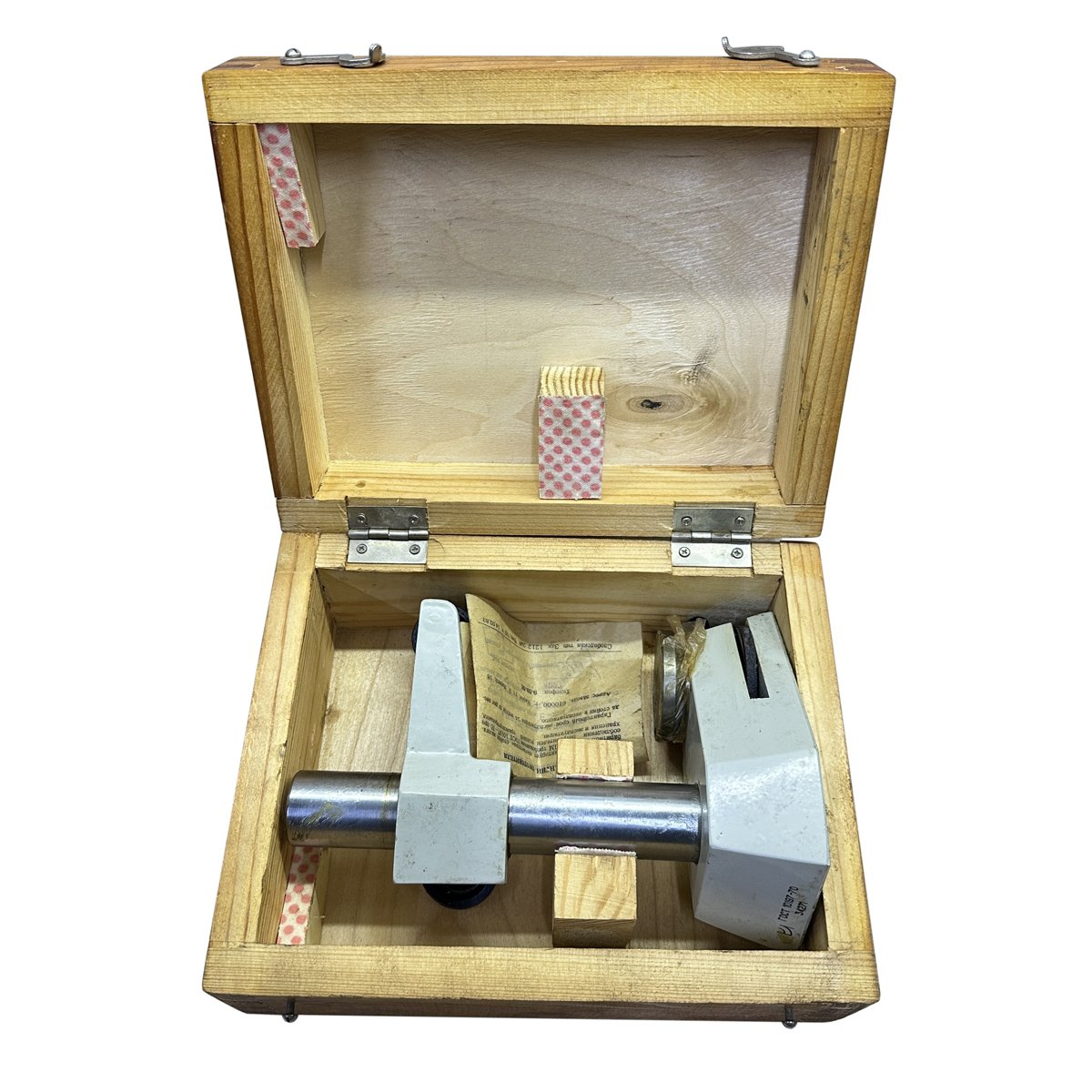

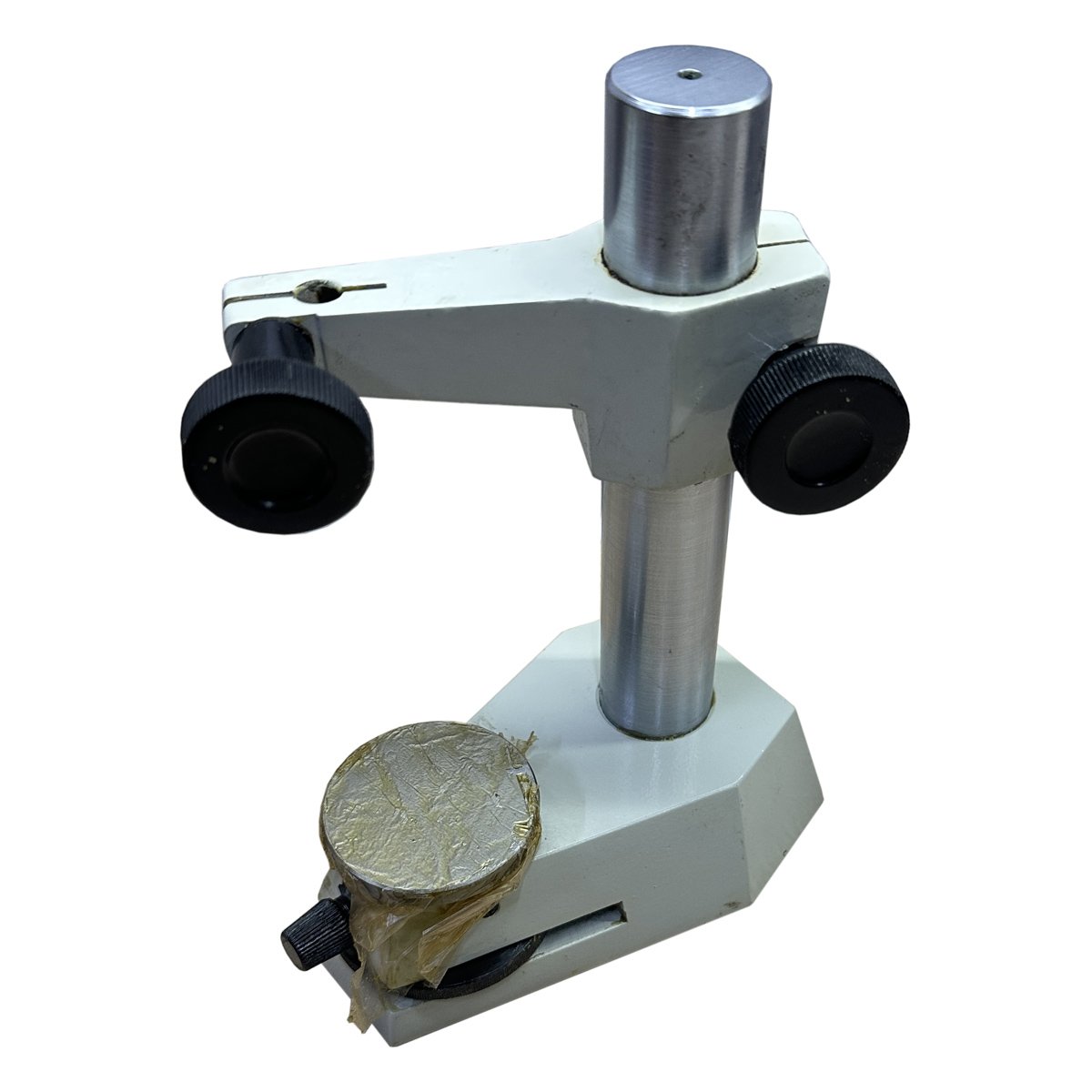

Стійка тип С-ІІІ (С-ІІІ М) призначена для кріплення вимірювальних головок (індикаторів вартового типу).
Виготовляється за ГОСТ 10197-70
Стійка малогабаритна типу С-ІІІ М призначена для кріплення вимірювальних головок із ціною поділу 0,001-0,01 мм. Вимірювальна головка кріпиться в кронштейні, що переміщається вздовж колонки основи стійки. Виріб, що контролюється, встановлюється на вимірювальному столі. Застосовується в машинобудуванні, приладобудуванні та інших галузях промисловості.

Технічні характеристики стійки С-III:
Межі вимірювання головки: 100 мм
Виліт вимірювальної головки: 55 мм
Діаметр вимірювального столу: 50 мм
Діаметр колонки: 30 мм
Габаритні розміри: 150x94x210 мм
Маса: 4,6 кг

Стійки вимірювальні тип С-І і С-ІІ (ГОСТ 10197-70) призначені для закріплення вимірювальних головок і розміщення на них вимірювальних пристосувань і пристроїв різного призначення при вимірювання лінійних розмірів і форм відхилень. Контрольоване виріб встановлюють на столі стійки, ІГ зміцнюють в кронштейні, переміщеному вздовж колонки підстави стійки.
тип С-I - для вимірювальних головок з ціною поділки 0,00005 - 0,0005 мм
тип З-II - для вимірювальних головок з ціною поділки 0,001 - 0,005 мм

Тип	C-I	З-II
Виліт вимірювальної головки, мм	75	85
Діаметр колонки, мм	70	50
Межі вимірювань по висоті, мм	0-160	0-160

*Реальний вигляд товару може відрізнятись від фотографії.

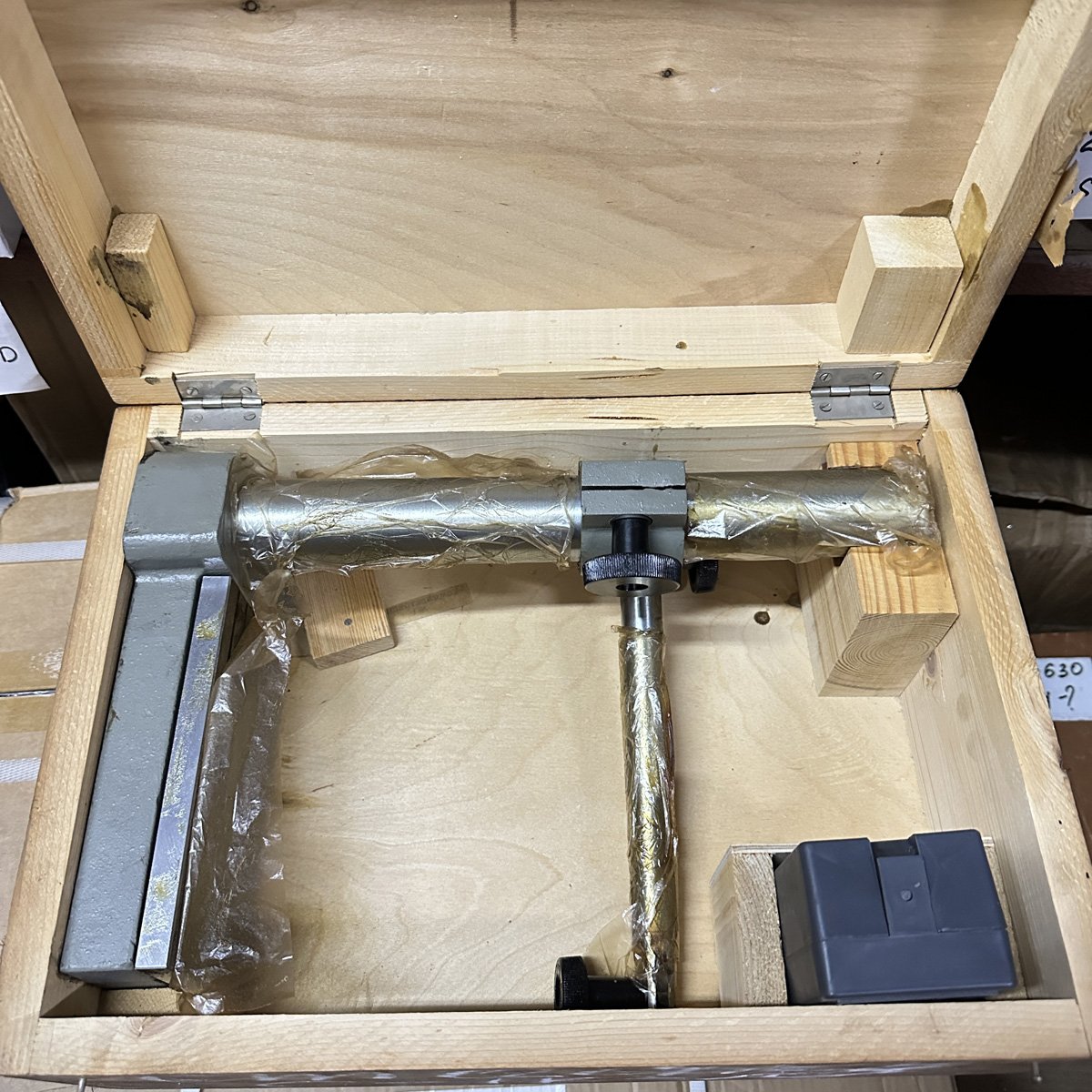

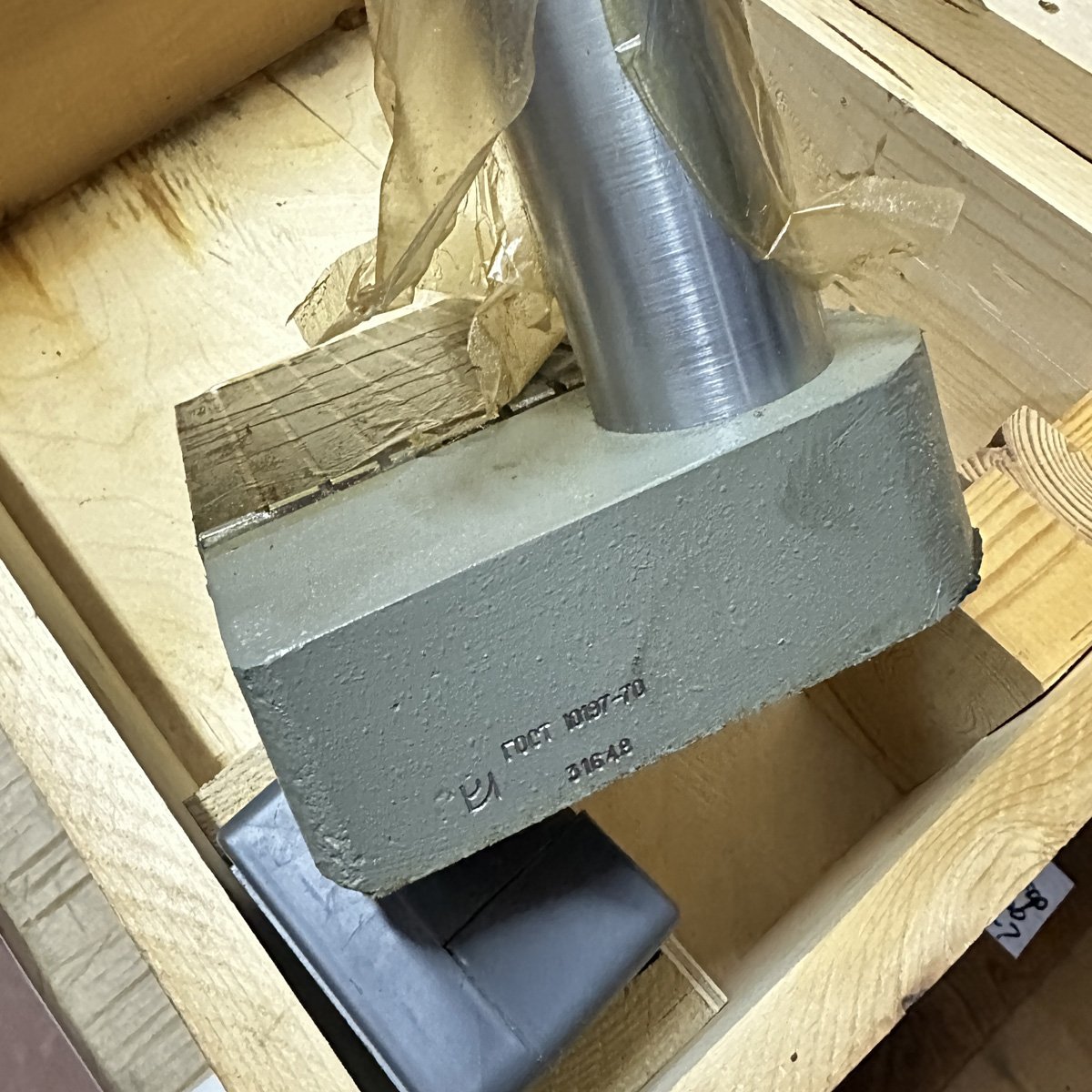

Штатив Ш-IIB (ГОСТ 10197-70)
Штатив для вимірювальних головок Ш-IIB з високою колонкою - призначений для закріплення вимірювальних головок з ціною поділки 0,01 мм і більше при абсолютних і відносних вимірювальних роботах з установкою на повірочних плитах, станинах верстатів і т. п. Штатив Ш-ІІВ має пристрій для точної установки на розмір.

Висота колонки, мм, 630
Найбільший виліт вимірювальної головки, мм, 500
Діаметр отвору під вимірювальну головку, 8Н8
Габаритні розміри, мм 550х300х630

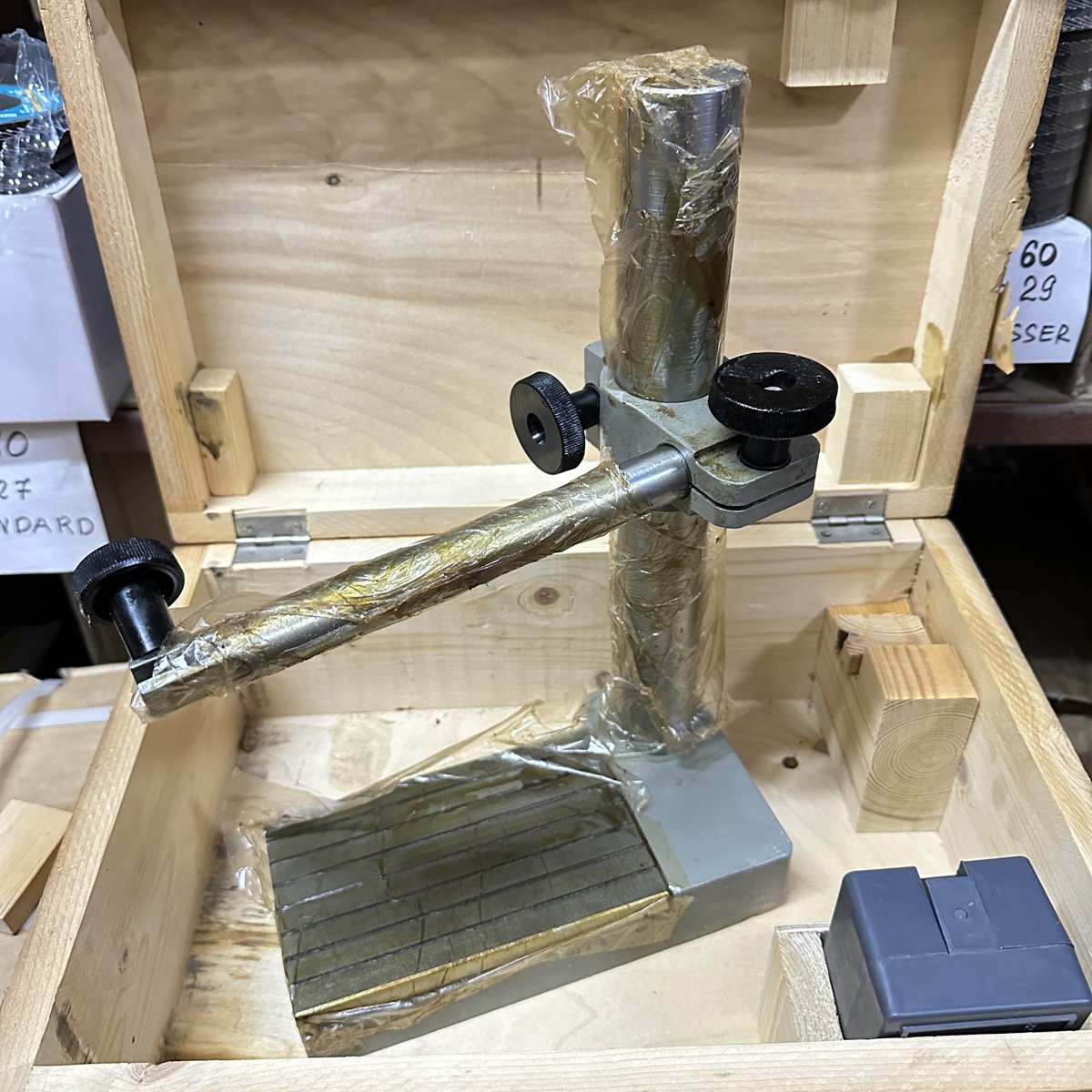

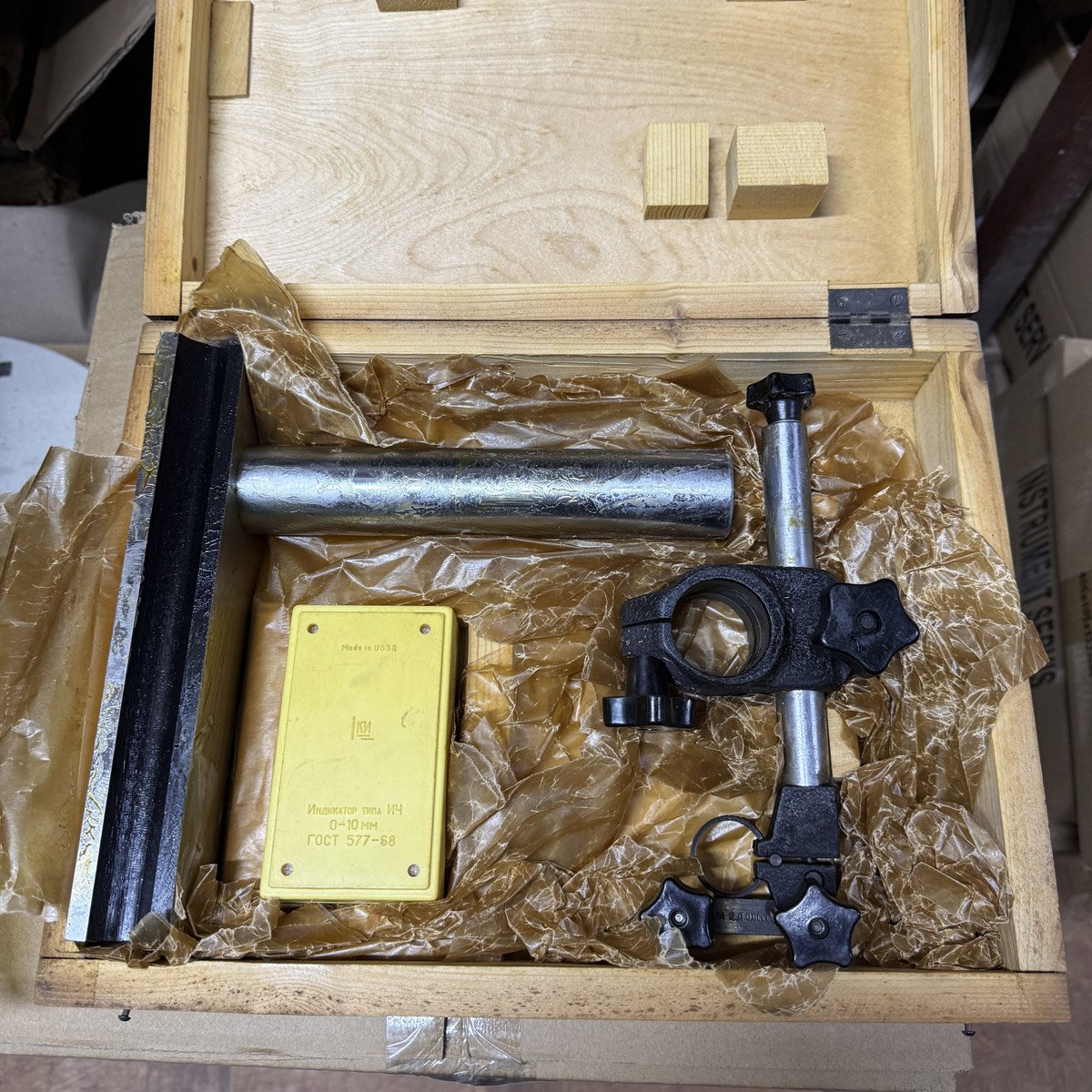

Штатив індикаторний призначається для закріплення вимірювальних головок, що мають ціну поділу від 0,01 мм.
Виготовляються згідно з ГОСТ 10197.
В основі приладу знаходиться циліндрична колона, по якій рухається муфта зі стрижнем та із закріпленою на кінці вимірювальною головкою.
Вимірювальна головка кріпиться в кронштейні, що переміщається вздовж колонки основи стійки.
Застосовується в машинобудуванні, приладобудуванні та інших галузях промисловості.

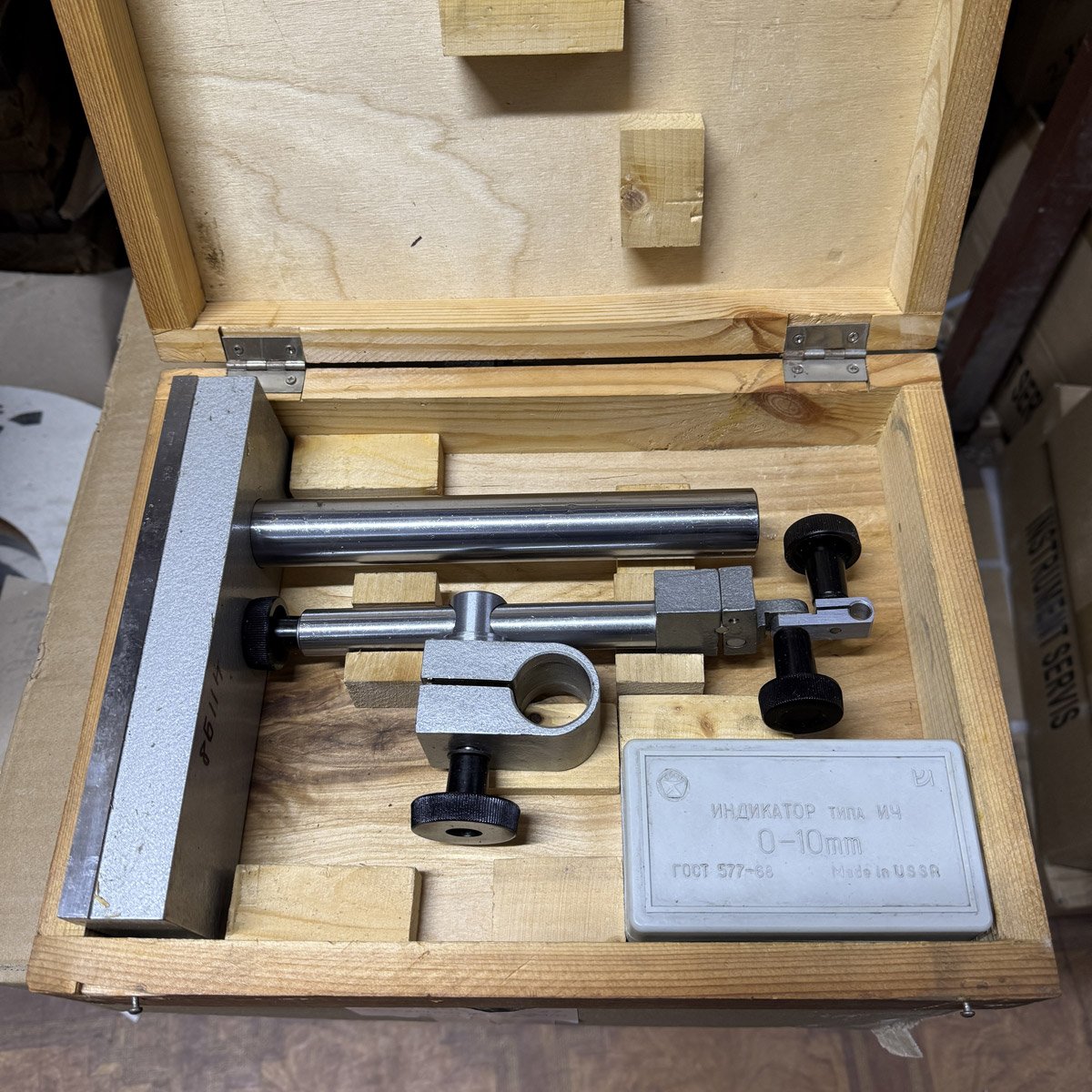

Штатив індикаторний призначається для закріплення вимірювальних головок, що мають ціну поділу від 0,01 мм.
Виготовляються згідно з ГОСТ 10197.
В основі приладу знаходиться циліндрична колона, по якій рухається муфта зі стрижнем та із закріпленою на кінці вимірювальною головкою.
Вимірювальна головка кріпиться в кронштейні, що переміщається вздовж колонки основи стійки.
Застосовується в машинобудуванні, приладобудуванні та інших галузях промисловості.

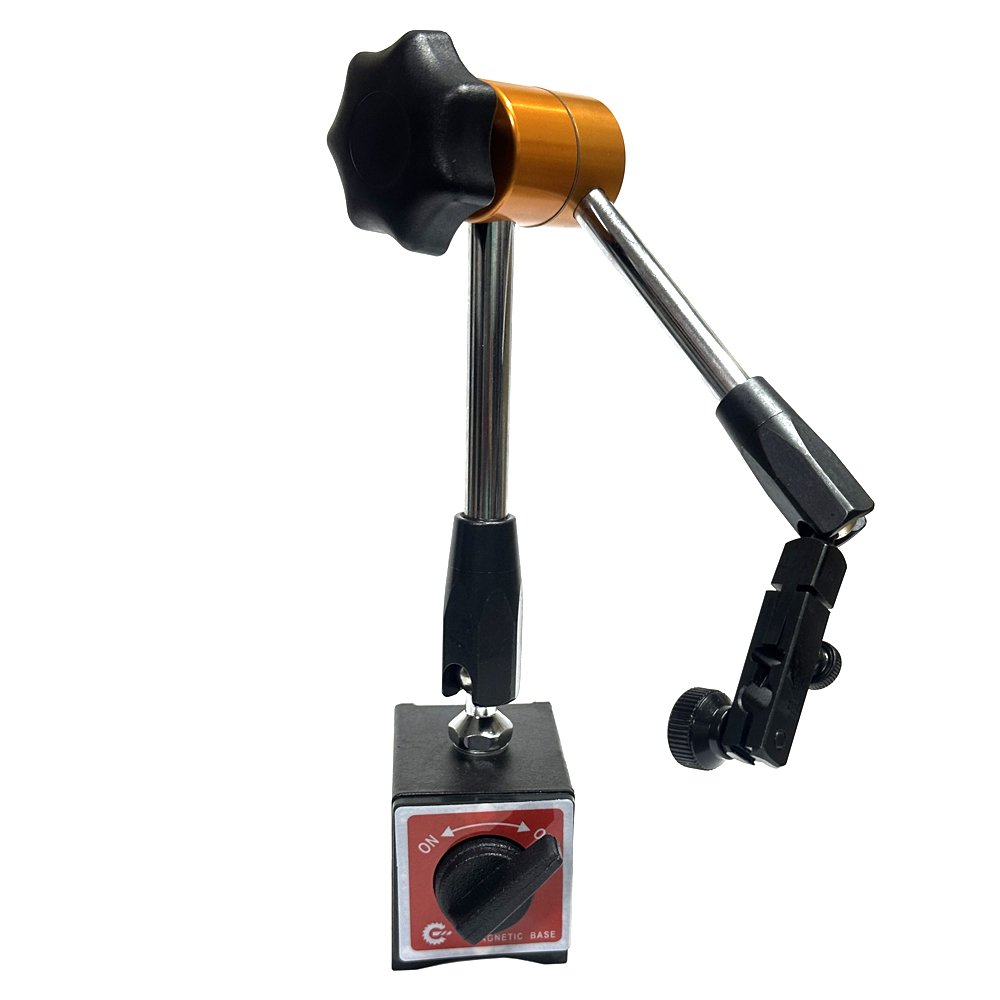

Призначений для кріплення вимірювальних головок та інших приладів і закріплення їх на поверхнях. Малі габарити і вага, в поєднанні з високим зусиллям закріплення дозволяють використовувати штативи для встановлення і вивірення деталей, а також для проведення вимірювань безпосередньо на верстатах.
Зусилля відриву - 80 кг.
Розміри основи - 63х50х55 мм.
Повна довжина штатива - 350 мм.

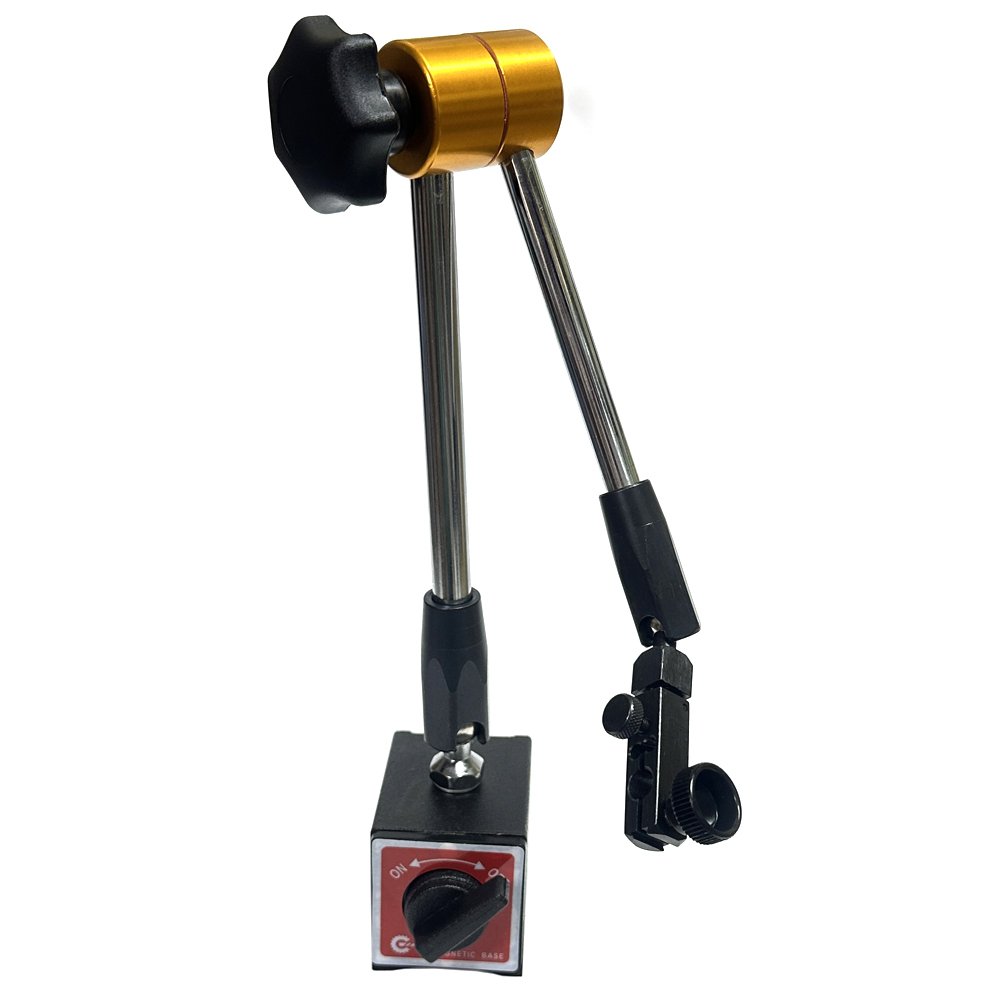

Призначений для кріплення вимірювальних головок та інших приладів і закріплення їх на поверхнях. Малі габарити і вага, в поєднанні з високим зусиллям закріплення дозволяють використовувати штативи для встановлення і вивірення деталей, а також для проведення вимірювань безпосередньо на верстатах.
Зусилля відриву - 80 кг.
Розміри основи - 63х50х55 мм.
Повна довжина штатива - 400 мм.

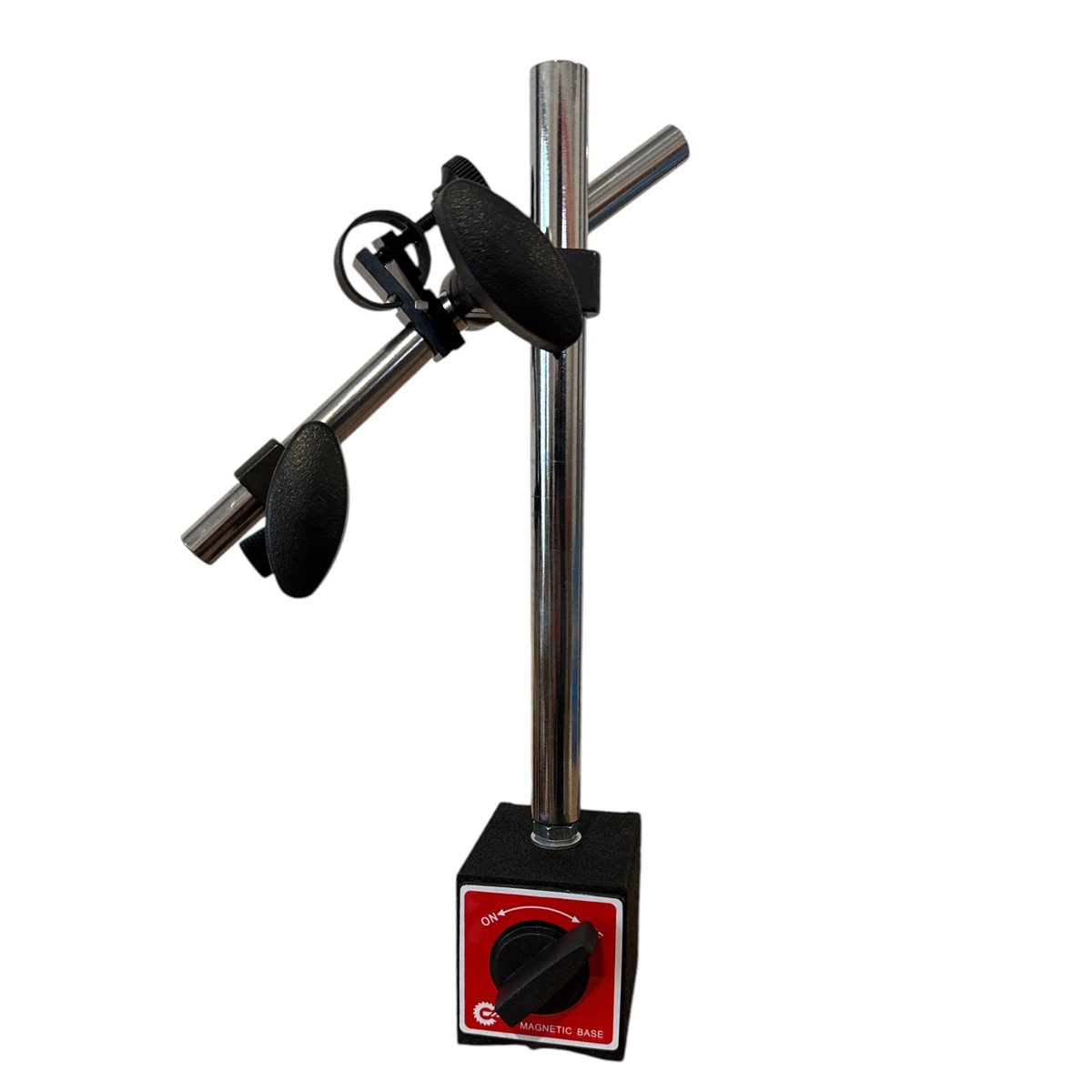

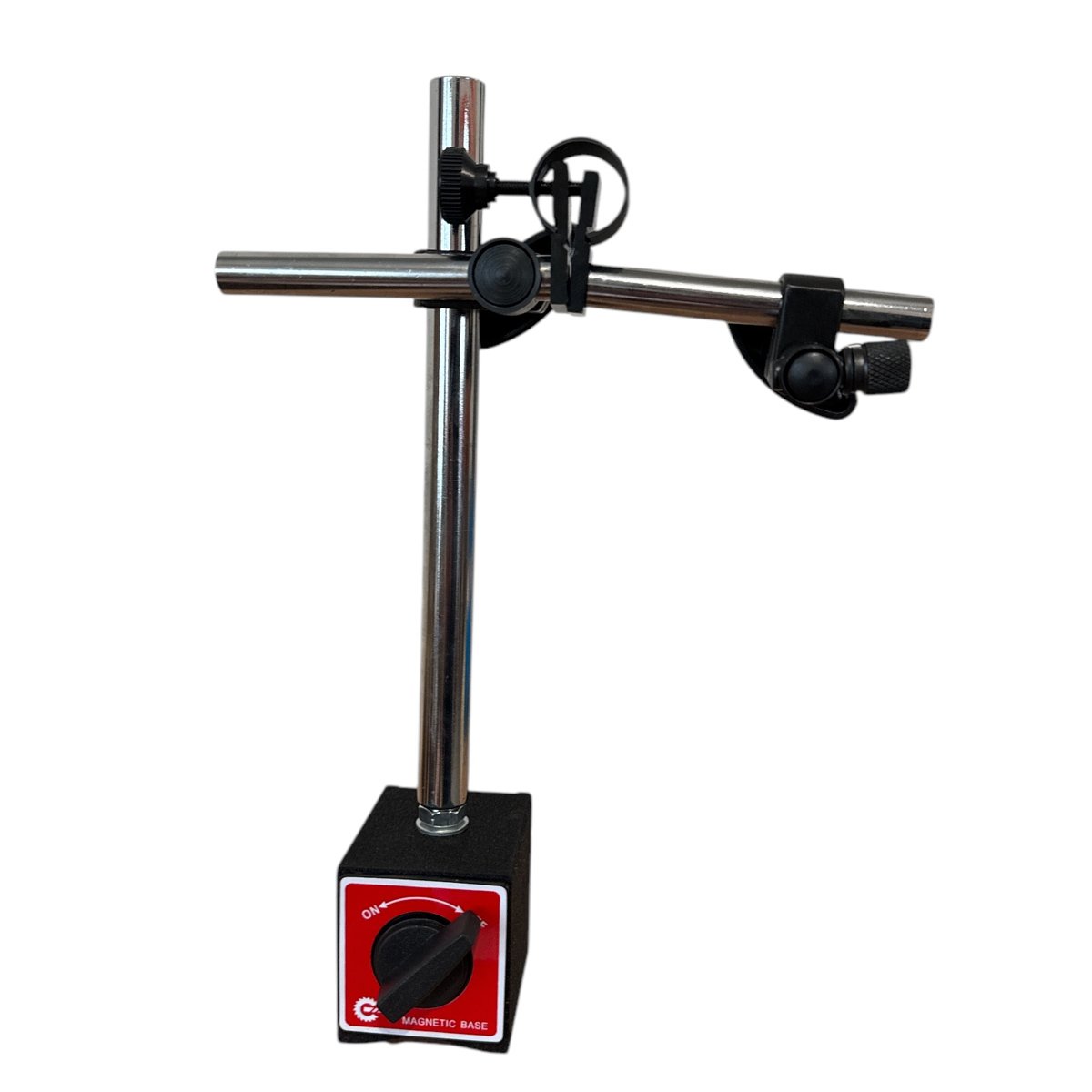

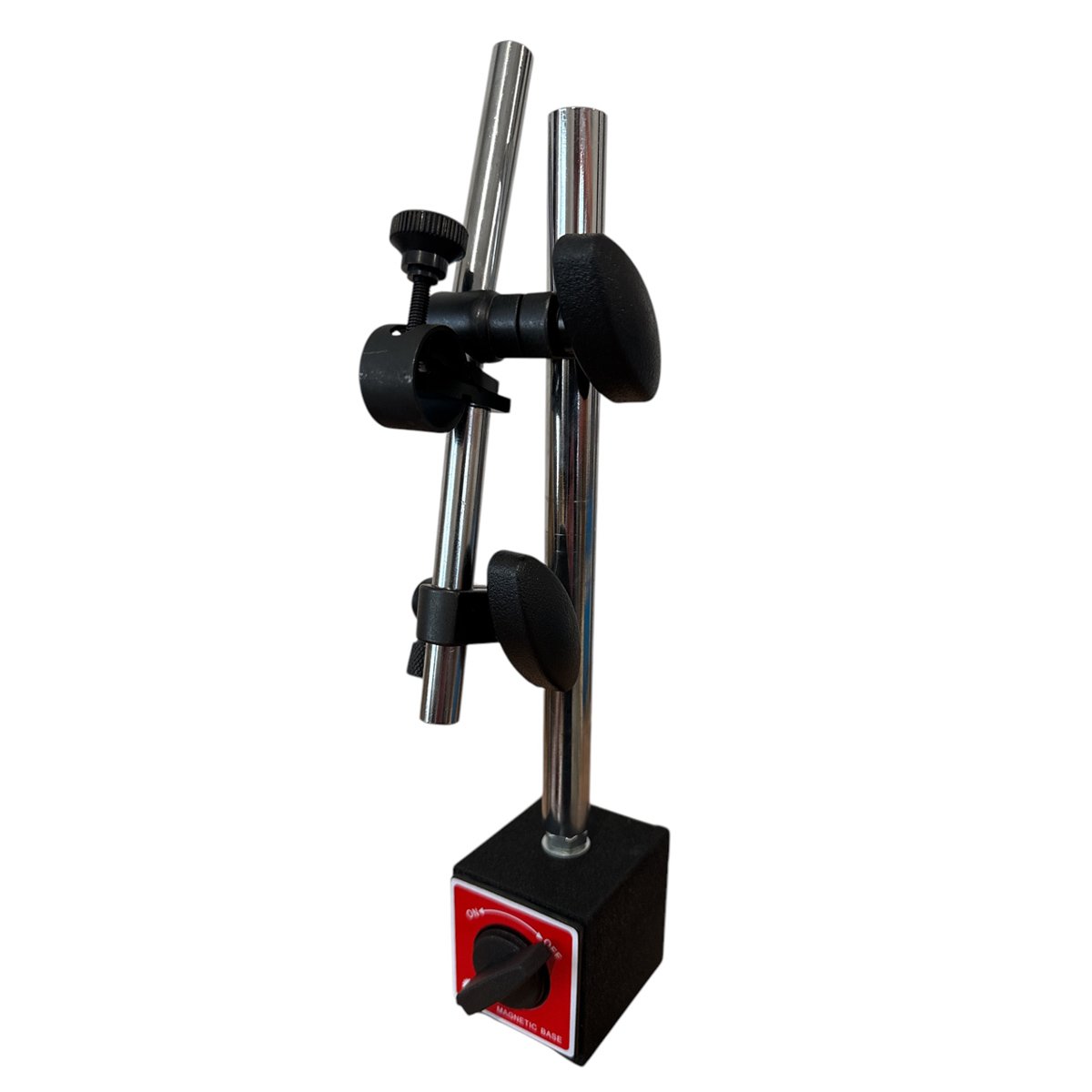

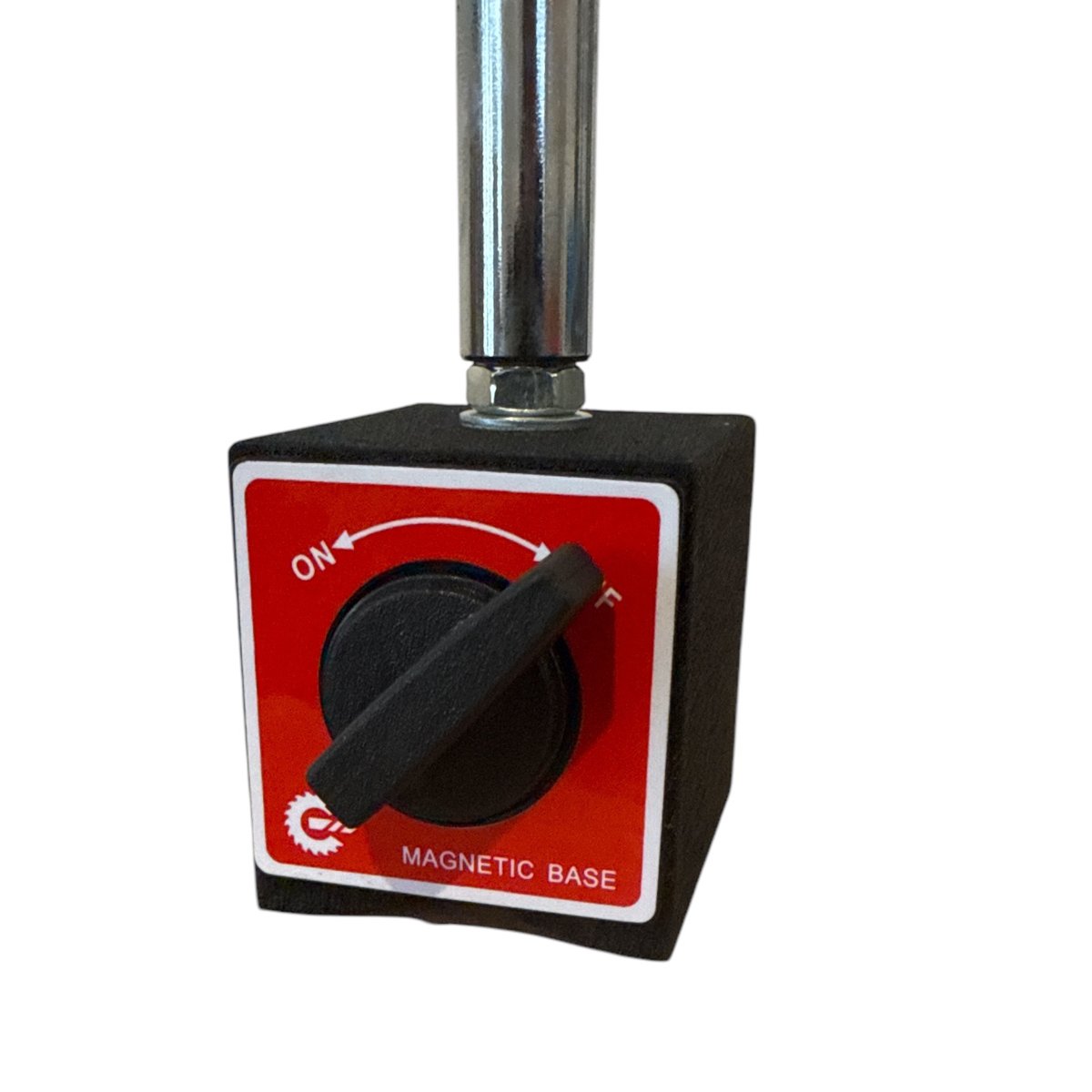

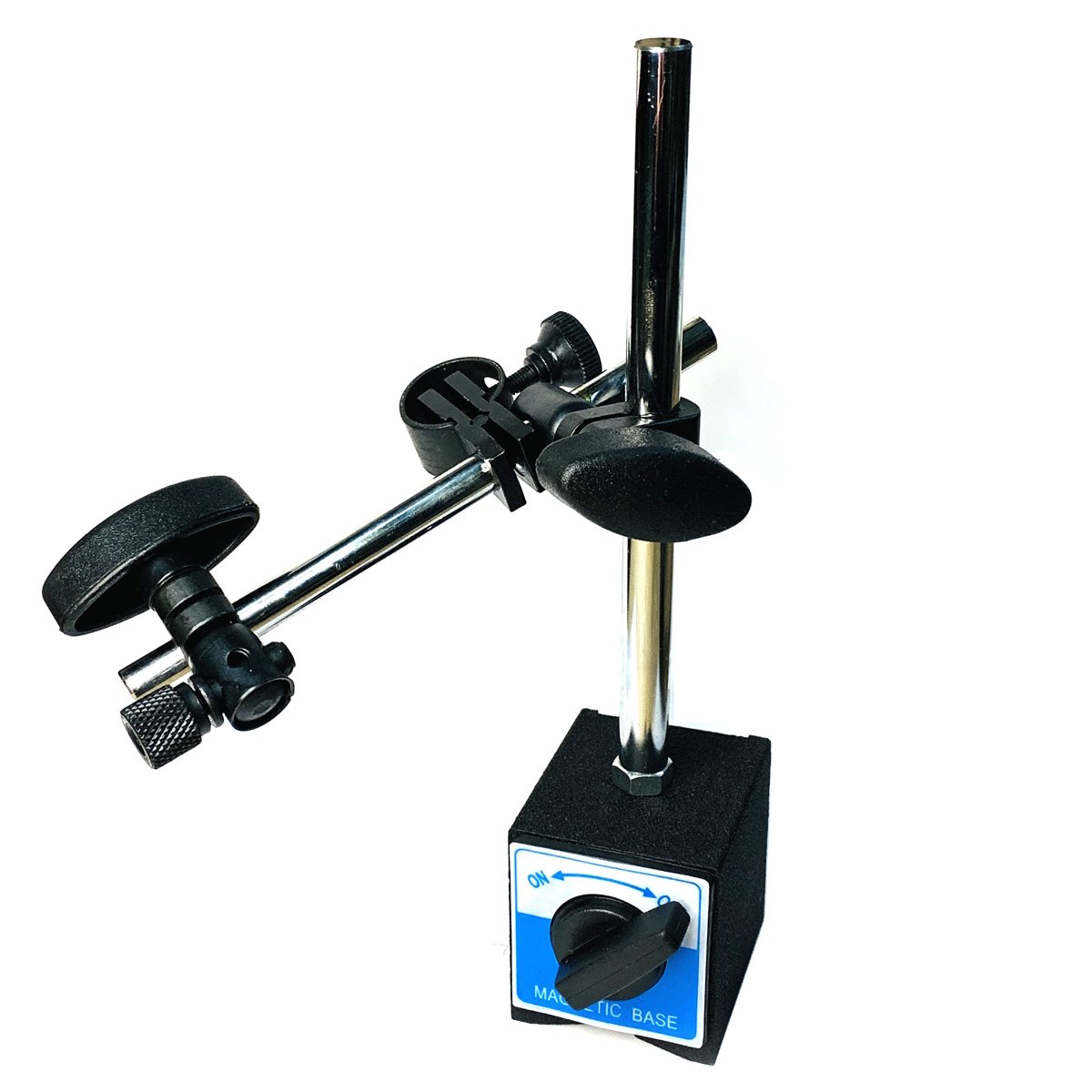

Штатив на магнітній основі ШМ-II-Н призначений для кріплення вимірювальних головок з ціною поділки 0,01 мм На підставі штатива вбудований постійний магніт. По циліндричній колонці штатива рухається муфта зі стрижнем з закріпленої на кінці вимірювальною головкою. Магнітна основа дозволяє встановлювати на штатив похилих і вертикальних площинах без додаткового кріплення.

Висота колонки, мм, не менше	250
Найбільший виліт вимірювальної головки, мм, не менше	200
Діаметр отвору під вимірювальну головку	8Н8
Зусилля відриву від поверхні з параметром шорсткості Ra<1,25 мкм, Н, не менше	300

Висота - 170 мм

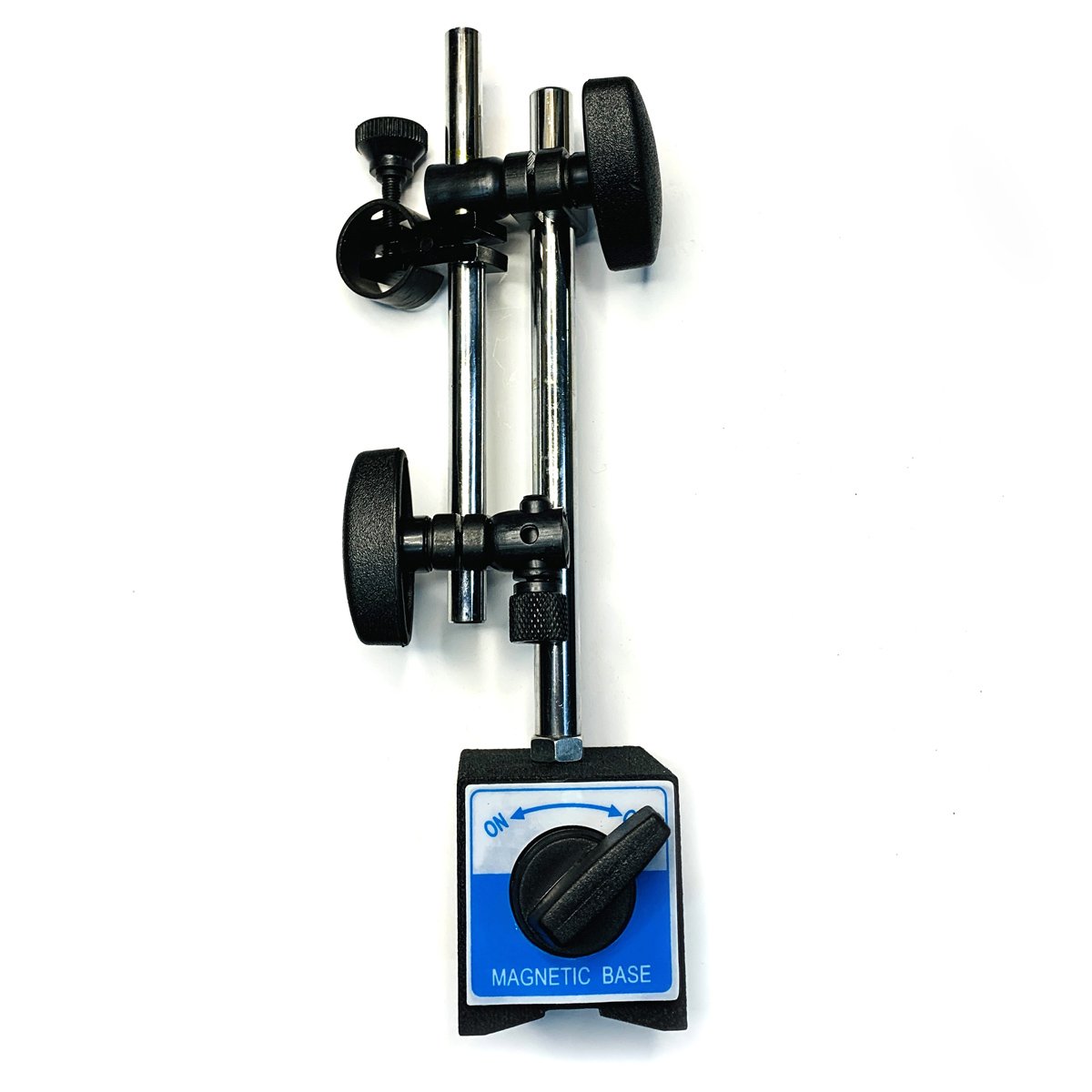

Штатив на магнітній основі підходить для встановлення індикаторів і універсальні завдяки двом осям повороту, штативи володіє потужним зусиллям відриву і призначений для роботи на металевих поверхнях з магнітними властивостями

Технічні характеристики:
- Діаметр отвору під індикаторну головку - O8 Н8
- Довжина опорного стержня, мм – 200
- Довжина рухомого стрижня, мм – 150
- Габарити магнітного підстави, мм - 58х50х55

Штатив магнітний призначений для кріплення вимірювальних головок з ціною поділки 0,01 мм В основу приладу вбудований постійний магніт. По циліндричній колонці пересувається муфта зі стрижнем і закріпленої на кінці вимірювальною головкою. Магнітна основа дозволяє встановлювати на штатив похилих і вертикальних площинах без додаткового кріплення. На нижній поверхні виконана призматична виїмка, що дозволяє закріплювати штатив на циліндричних поверхнях. Штатив має пристрій для точної установки на розмір. Штатив для вимірювальних головок дозволяє закріплювати вимірювальні індикаторні головки як оснащені вушком для кріплення, так і для головок, що закріплюються на стержні.

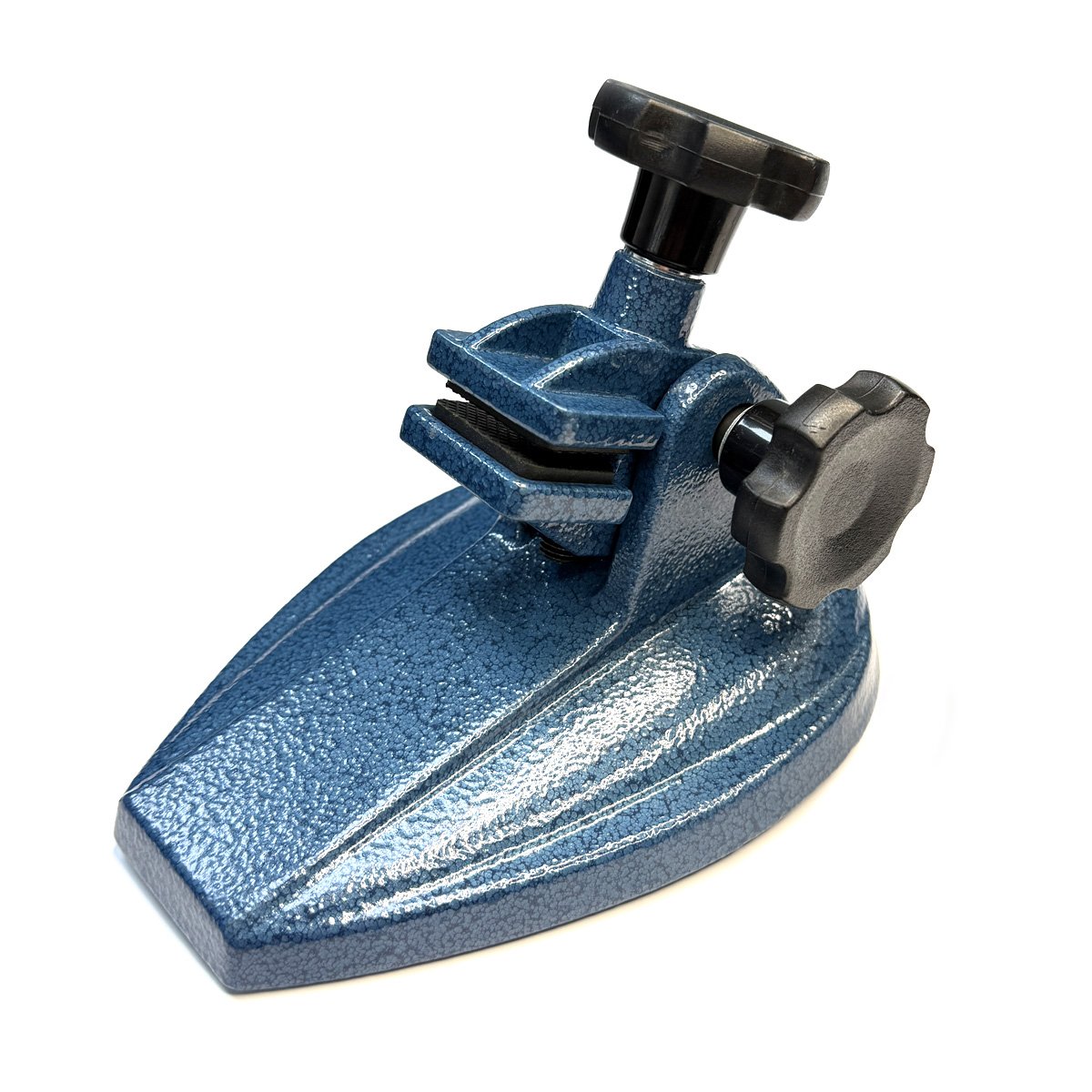

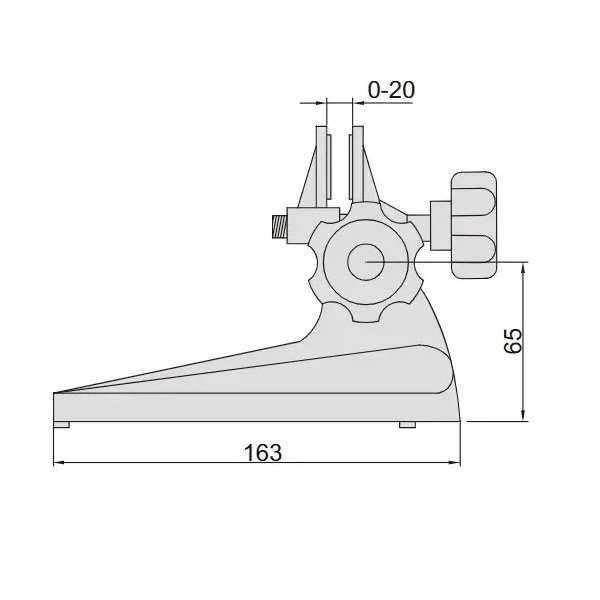

Стійка універсальна 15 СТ-М призначена для закріплення мікрометрів, індикаторних скоб та інших вимірювальних приладів з метою використання їх як настільні.

Стійка універсальна 15 СТ-М дозволяє жорстко зафіксувати мікрометр у потрібному положенні. Завдяки фіксації мікрометра в стійці, виключаються випадки перекосу осі губок і виробу, що вимірювається, що підвищує точність і швидкість виконання вимірювальних операцій.

Діапазон товщин виробів, що закріплюються в стійці, мм 4 - 20

Стійка С-IV для вимірювальних головок ГОСТ 10197-70 відносяться до пристроїв за допомогою яких відбувається установка вимірювальних приладів: індикаторів, мікрометрів, нутромірів.

Універсальна стійка для кріплення мікрометрів і скоб від 25 до 100мм. Дозволяє жорстко зафіксувати мікрометр у потрібному положенні. Завдяки фіксації мікрометра в стійці, виключаються випадки перекосу осі губок і вимірюваного виробу, що підвищує точність і швидкість виконання вимірювальних операцій.
