Лещата верстатні 150 мм, 2 супорта неповортні Q97150 (IS)

Загальні характеристики:
Модель: Q97150
Ширина накладок губок: 155 мм
Висота накладок губок: 47 мм
Максимальне розкриття лещат: 155 мм
Поздовжній хід: 175 мм
Поперечний хід: 210 мм
Механізм позиціонування: хрестоподібний
Ціна поділу лімба: 0.1 мм
Матеріал: високоміцний чавун
Вага брутто: 28 кг

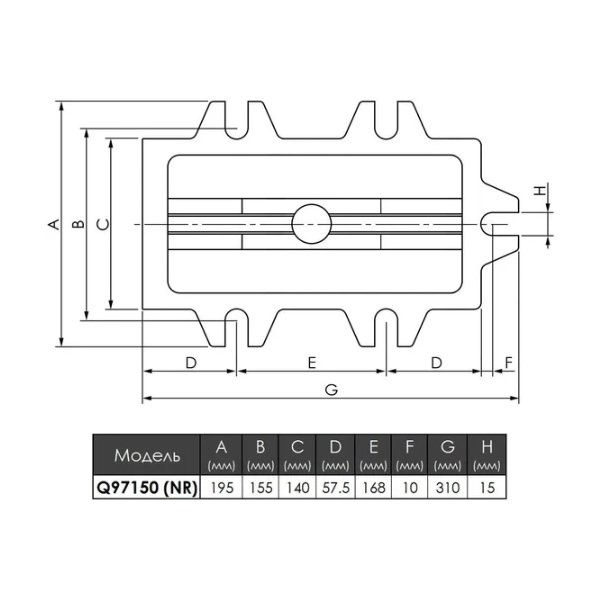

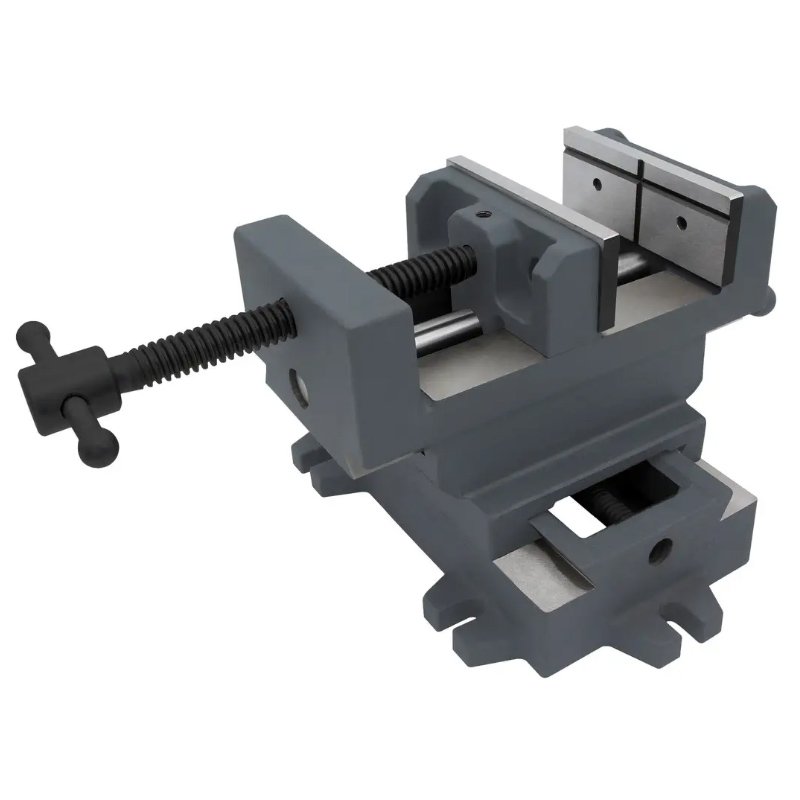

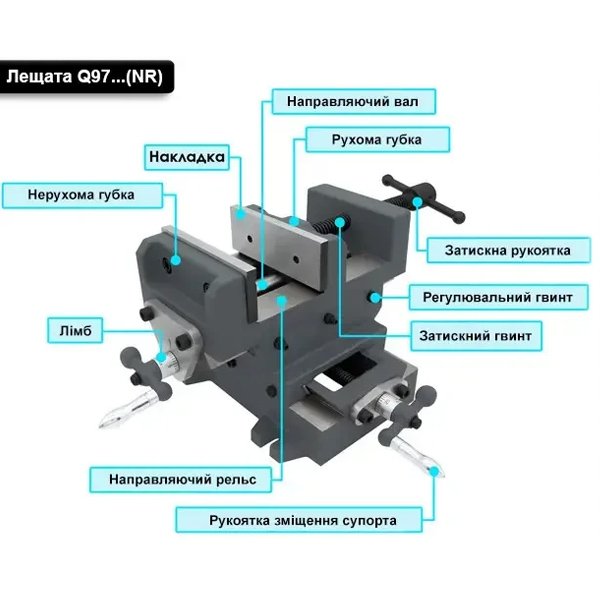

Q97150 - верстатні хрестоподібні неповоротні тиски серії Q97 з шириною накладок губок 155 мм і максимальним розкриттям 155 мм, які застосовуються на свердлильних, фрезерних і шліфувальних верстатах (за необхідності можуть використовуватися і на іншому обладнанні точного позиціонування у двох взаємно перпендикулярних осях за рахунок поздовжньо-поперечного супорта. Конструктивно інструмент являє собою пару паралельних губок розташованих на механізмі поздовжнього і поперечного переміщення. Одна з губок є нерухомою (має цілісну конструкцію з корпусом лещат), а друга притискається до деталі за допомогою трапецеїдального гвинта. Накладка нерухомої губки має плоску і шліфовану поверхню, в той час як накладка рухомої губки має на своїй поверхні горизонтальні і вертикальні V-подібні поглиблення, які дають можливість точно і надійно затискати заготовки не тільки плоскої, а й циліндричної форми. Накладки (пластинки) є знімними, що знижує витрати на обслуговування виробу в цілому, а також підвищує ефективність роботи. В основі тисків передбачені монтажні отвори для надійного кріплення пристосування на робочому столі верстата.
